Täysmetalliset säätöjalat – KT/KT AS IRTOTASSU-AISI 304-316

Tuotekuvaus

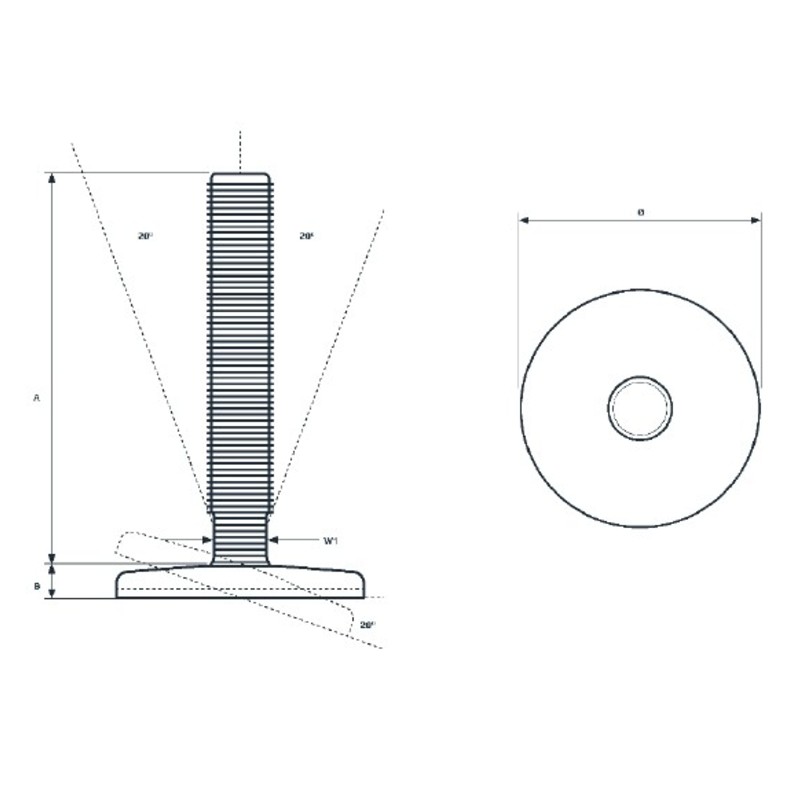

Kokonaiskorkeus = A + B
Max nimellinen kantavuus = tassun tai kierretapin pienin arvo
Korkeuden A toleranssi = +/- 1,5 mm
AS = liukuestekumi (Anti-Slip)
*Tassuosat 130, 150 ja 180 ovat käytettävissä vain kierteiden M30, M36 ja M42 kanssa.

Inoxroll Oy - Täysmetalliset säätöjalat – KT/KT AS IRTOTASSU-AISI 304-316

Tassuosa tyyppi	Halkaisija (mm)	Korkeus B (mm)	Nimnellinen kapasitetti	Nimike
90	89	9	120000N	KT090
90AS	89	14	30000N	KT-AS090
110	109	11	140000N	KT110
110AS	109	16	30000N	KT-AS110
*130	129	9	200000N	KT130
130AS	129	16	30000N	KT-AS130
*150	149	9	200000N	KT150
150AS	149	14	30000N	KT-AS150
*180	179	9	200000N	KT180
180AS	179	14	30000N	KT-AS180

Kierreosa tyyppi	50	70	100	150	180	230	310

Kierreosa kierre	[N]	[N]	[N]	[N]	[N]	[N]	[N]	Avainväli
M12	17000	17000	17000	8000	5000	3000		10
M16		32000	32000	29000	20000	12500	7500	13
M20		49000	49000	49000	48000	30000	15000	17
M24		70000	70000	70000	70000	65000	35000	19
M30		112500	112500	112500	112500	112500	95000	24
M36			162000	162000	162000	162000	162000	30
M42			220000	220000	220000	220000	220000	36
