Täysmetalliset säätöjalat – KJ/KJ AS, pultattava-AISI 306-316

Tuotekuvaus

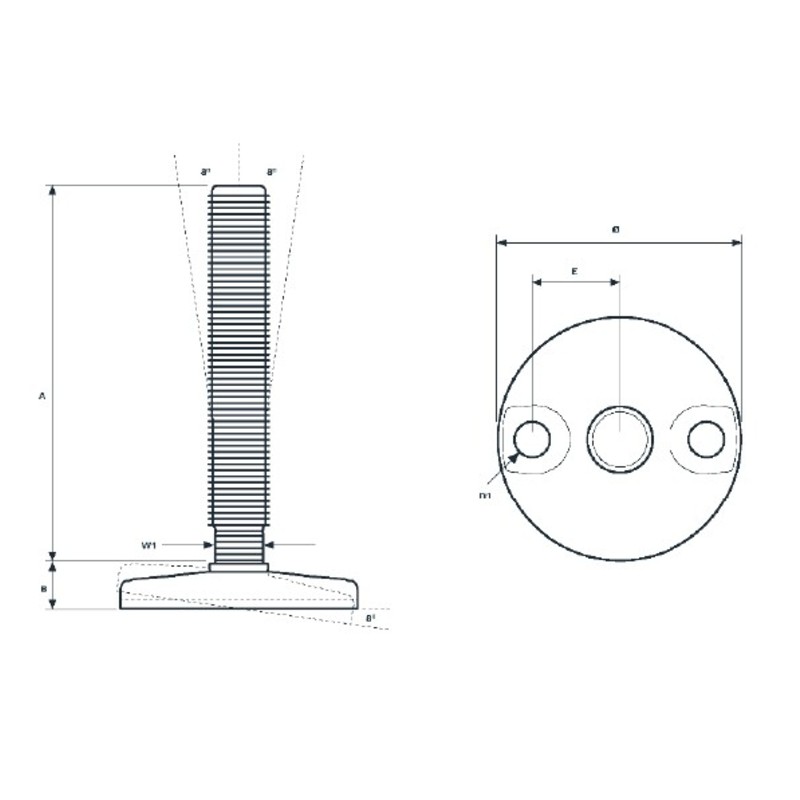

Kokonaiskorkeus = A + B
Max nimellinen kantavuus = tassun tai kierretapin pienin arvo
Korkeuden A toleranssi = +/- 1,5 mm
AS = liukuestekumi (Anti-Slip)
*M12 kierreosa ei ole käytettävissä KJ150 ja KJ180 tassuosan kanssa
** Muuta mittoja A: +2 mm ja B: -2mm, mikäli käytetään M24, M30, M36 tai M42 kierrettä

Inoxroll Oy - Täysmetalliset säätöjalat – KJ/KJ AS, pultattava-AISI 306-316

Tassuosa tyyppi	Halkaisija (mm)	Korkeus B (mm)	Nimnellinen kapasitetti	Kiinitysreikä (mm)	Kiinnityskohta (mm)	Nimike
90	89	17	70000N	13	32	KJ090
90AS	89	22	70000N	13	32	KJ-AS090
110	109	17	70000N	13	44	KJ110
110AS	109	22	70000N	13	44	KJ-AS110
150	149	19	120000N	16	62	KJ150
150AS	149	24	120000N	16	62	KJ-AS150
180	179	20	120000N	16	74	KJ180
180AS	179	25	120000N	16	74	KJ-AS180

Kierreosa tyyppi	70	100	150	180	230	310

Kierreosa kierre	[N]	[N]	[N]	[N]	[N]	[N]	Avainväli
*M12	17000	17000	8000	5000	3000		10
M16		32000	29000	20000	12500	7500	13
M20		49000	49000	48000	30000	15000	17
**M24		70000	70000	70000	65000	35000	19
**M30		112500	112500	112500	112500	95000	24
**M36		162000	162000	162000	162000	162000	30
**M42		220000	220000	220000	220000	220000	36
