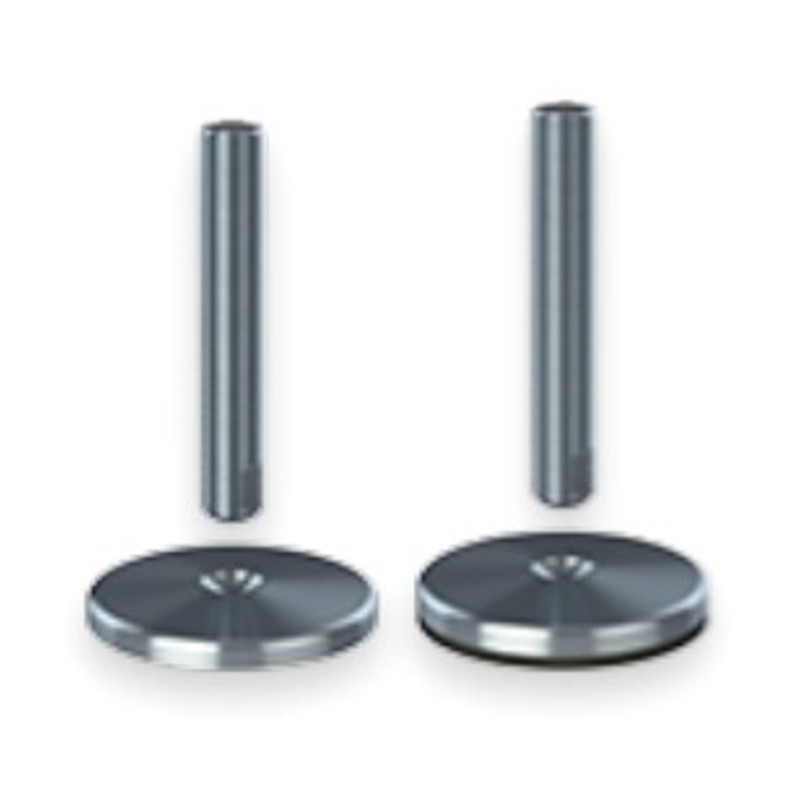

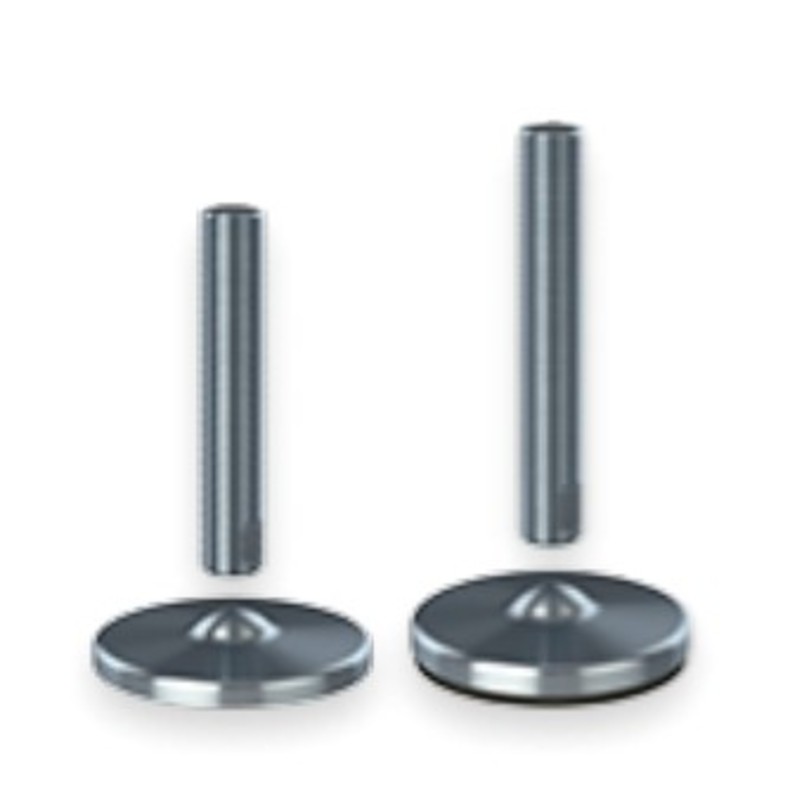

Täysikierteinen säätöjalka – H-(AISI 304-316)
Tuotekuvaus
Kokonaiskorkeus = A + B
Max nimellinen kantavuus = tassun tai kierretapin pienin arvo
Korkeuden A toleranssi = +/- 1,5 mm
*Muuta mittoja A: +5 mm ja B: -5 mm, mikäli käytetään M30, M36 tai M42 kierrettä
| Tassuosa tyyppi | Halkaisija (mm) | Korkeus B (mm) | Nimnellinen kapasitetti | Nimike |
|---|---|---|---|---|
| 60 | 60 | 31 | 7000N | H60 |
| 80 | 80 | 32 | 15000N | H080 |
| 100 | 100 | 37 | 20000N | H100 |
| 120 | 120 | 41 | 30000N | H120 |
| 140 | 140 | 43 | 40000N | H140 |
| Kierreosa tyyppi | 50 | 70 | 100 | 150 | 180 | 230 | 310 |
|---|
| Kierreosa kierre | [N] | [N] | [N] | [N] | [N] | [N] | [N] | Avainväli |
|---|---|---|---|---|---|---|---|---|
| M12 | 17000 | 17000 | 17000 | 8000 | 5000 | 3000 | 10 | |
| M16 | 32000 | 32000 | 29000 | 20000 | 12500 | 7500 | 13 | |
| M20 | 49000 | 49000 | 49000 | 48000 | 30000 | 15000 | 17 | |
| M24 | 70000 | 70000 | 70000 | 70000 | 65000 | 35000 | 19 | |
| *M30 | 112500 | 112500 | 112500 | 112500 | 112500 | 95000 | 24 | |
| *M36 | 162000 | 162000 | 162000 | 162000 | 162000 | 162000 | 30 | |
| *M42 | 220000 | 220000 | 220000 | 220000 | 220000 | 220000 | 36 |
Tassuosa tyyppi
Kierreosa tyyppi
Kierreosa kierre
